产品描述

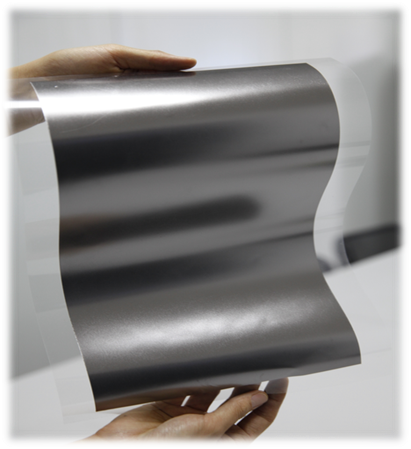

高性能电子导热膜是一种具有高导热率和高耐热(400℃)的层状空间结构薄膜,具有极高的平面导热系数、柔韧性佳、可加工性强、自身轻薄等优良特性。因此,他被广泛应用于手机、平板电脑、LED、医疗、航天、军事工业等领域。在实际应用中,可以根据用户的需求加工成任何形状,也可以根据用途与PET等其他薄膜材料复合涂胶后用于许多常规材料无法使用的环境中,在热传导过程总,迅速的将点热源变成面热源,并将热量快速传导至发散热元器件,防止发热元器件局部过热而失效。
产品特点
定制化 :厚度可以在 17μm~100μm 的范围定制;
根据客户需求,可以与不同背胶、铜箔材料等复合并进行加工;
折弯性:轻柔耐折,可以满足 180°折弯次数>20000 次;
高导热率:导热率最高可达1900W/mK。
满足 RoHS 指令。
产品应用
广泛应用于智能手机、平板电脑、无风扇设计笔记本电脑、LED 照明设备、医疗设备、新能源汽车动力电池等。
产品典型结构
成品电子导热膜典型结构至少包含:保护膜、单面胶、电子导热膜、双面胶、离型膜;
其中单面胶与双面胶比导热膜长 1~2mm,由单、双面胶对电子导热膜进行双包边;
成品电子导热膜的各部分均可以根据客户具体需求进行定制;
保护膜和离型膜是产品过程中使用的材料,起到保护作用,在实际使用时将会撕掉。
应用效果

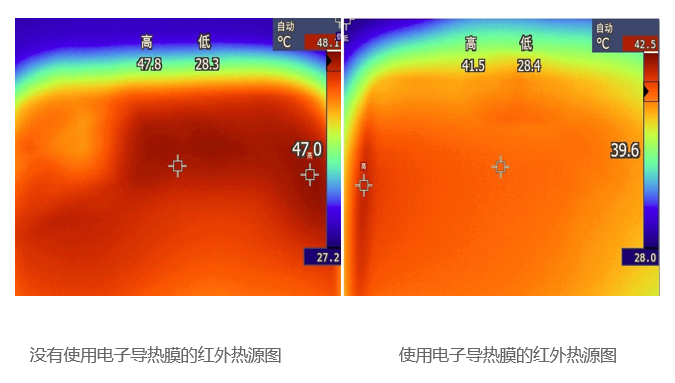

热源模拟测试
使用15min的手机
可见,使用了电子导热膜的手机其点热源向面热源快速扩散,显著降低了发热体温度,使用了电子导热膜的手机其温度比未使用电子导热膜的手机底7℃。
规格参数
产品规格 | 40 | 25 | 17 | 检验标准 | ||||||
型号 | YGR15D5/A7 | YGR13R2 | YGR13D2 | YGR13A2 | YGR12R1 | YGR12D1 | YGR12A1 | / | ||
厚度 /μm | 40±5 | 25±2 | 25±2 | 25±2 | 17±2 | 17±2 | 17±2 | ASTM D374 | ||
热扩散系数(cm2/s) | 7.5-8.5 | 7.5-8.5 | 8.0-9.0 | 8.5-9.5 | 7.5-8.5 | 8.5-9.5 | 8.5-9.5 | ASTM E1461 | ||
比热(50℃) / (J/g·k) | 0.85 | 0.85 | 0.85 | 0.85 | 0.85 | 0.85 | 0.85 | ASTM E1269 | ||
平面导热率(x-y) /(W/m·K) | 1100-1300 | 1200-1400 | 1300-1500 | 1400-1600 | 1300-1500 | 1400-1600 | 1500-1700 | ASTM E1461 | ||
密度(g/cm3) | 1.4-1.8 | 1.9-2.1 | 1.9-2.1 | 1.9-2.1 | 1.9-2.2 | 1.9-2.2 | 1.9-2.2 | YTH Spec | ||
耐温性/℃ | 500 | 500 | 500 | 500 | 500 | 500 | 500 | TG-DSC | ||
耐折次数 | >20000 | >20000 | >20000 | >20000 | >20000 | >20000 | >20000 | YTG Spec | ||
拉伸强度/MPa | >25 | >25 | >25 | >25 | >25 | >25 | >25 | ASTM F152 |
