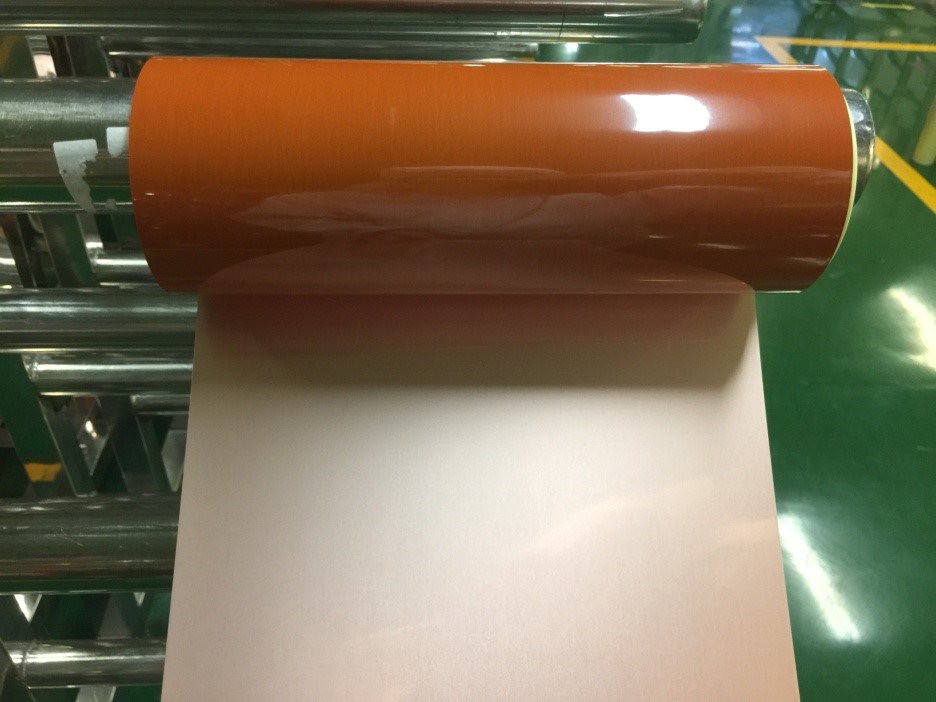

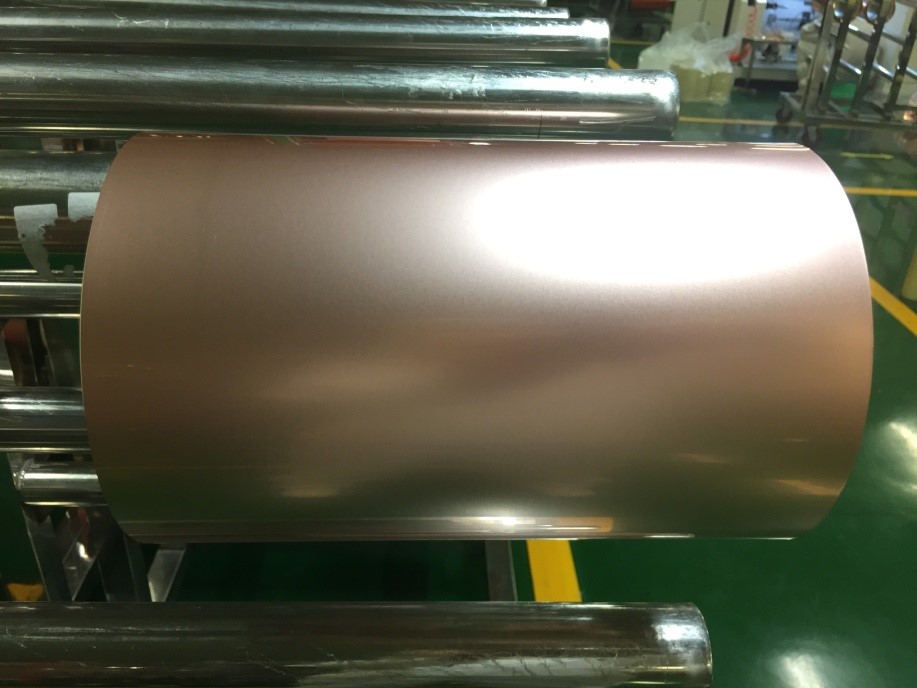

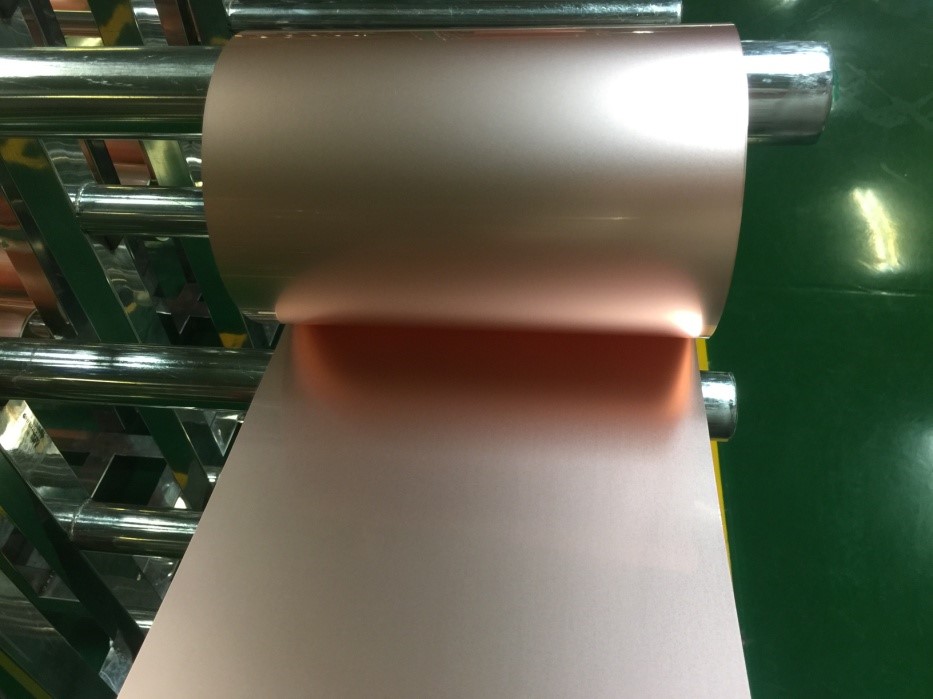

产品介绍
由环氧树脂、添加剂与溶剂混合反应,合成接着剂,经过高精密涂布机将接着剂涂布在PI上,经过气浮式烘箱除去溶剂,经一定温度、压力与铜箔压合,再经高温熟化后成为有胶单面FCCL产品;有胶双面FCCL产品则是在PI的另一面再涂上接着剂再压一层铜箔熟化而成。
有胶单双面产品(电解、压延)具有优良的耐热性、耐化学性和电性能,可满足市场不同厚度、超高剥离强度、超低尺寸稳定性的特殊要求。不含卤素,阻燃性达到UL94 V-0级。满足RoHS指令要求,不含铅、汞、镉、六价铬、多溴联苯、多溴联苯醚等。
产品应用
挠性覆铜板(FCCL)是挠性印制电路板(FPC)最主要的原材料,具有轻、薄和可挠性特点。通过蚀刻线路,留下线路图形,起到导通和传输信号作用。终端产品应用在LED灯带、天线板、连接排线、马达线、电子元件连接线等其它线径较宽电路产品中。

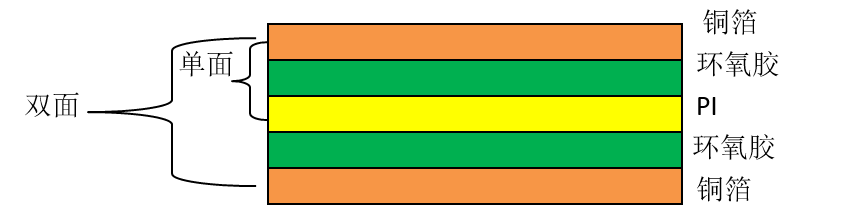

产品结构
检测
项目 | 检测项目 | 产品特性 | 检测依据 | ||
外观 | PI面 | 外观表面平整,无压痕、气泡、异物、凹凸、刮伤、毛刺、针孔、皱褶、分层;无麻点、斑点、变色等、变形。 | YTH Spec | ||
铜箔面 | 铜箔表面平滑,光泽均匀,无氧化、变色。 | YTH Spec | |||
性能 | 体积电阻率 | ≥1.0 * 1013Ω. Cm | IPC-TM-650 2.5.17 | ||
表面电阻系数 | ≥1.0 * 1010Ω | IPC-TM-650 2.5.17 | |||
剥离强度 | 室 温:≥0.8N/mm | IPC-TM-650 2.4.9 | |||
浸 锡 后:≥0.6N/mm | IPC-TM-650 2.4.9 | ||||
尺寸安定性(蚀刻) | MD≤±0.15% | IPC-TM-650 2.2.4 | |||
尺寸安定性(烘烤) | TD ≤±0.15% | IPC-TM-650 2.4.9 | |||
耐离子迁移 | ≥1.0 * 107Ω | EIA JESD22-A110-A | |||
卷曲 | ≤20mm | IPC-TM-650 2.4.9 | |||
快压后外观 | 外观无色差,异色,起泡等 | YTH Spec | |||
蚀刻烘烤后外观 | PI面无变色发黑 | YTH Spec | |||
焊锡耐热性 | 上锡面积95%,无分层、起泡 | IPC-TM-650 2.4.13 | |||
可蚀刻性 | 蚀刻后无残铜 | IPC-TM-650 2.3.7.1 | |||
吸湿性 | ≤2.0% | IPC-TM-650 2.6.2 | |||
介电常数 | ≤4.0 | IPC-TM-650 2.5.5.3 | |||
消耗因数 | ≤0.04 | IPC-TM-650 2.5.5.3 | |||
耐药品性 | HCl 2mol/L,浸渍 10min,剥离强度下降率≤20% | IPC-TM-650 2.3.2 | |||
NaOH 2mol/L,浸渍 10min,剥离强度下降率≤20% | IPC-TM-650 2.4.9 | ||||
异丙醇 2mol/L,浸渍 10min,剥离强度下降率≤20% | IPC-TM-650 2.4.9 | ||||
安全 | 阻燃性-94(VTM-0) | UL-94 | |||
环保RoHS | 委外 | ||||
SVHC | 委外 | ||||
无卤 | 委外 |
